363050.com

　　六合彩,六合彩开奖结果,六合彩预测,六合彩走势图,六合彩投注,六合彩技巧,六合彩结果今期,六合彩玩法碳化钨由于其类铂d带电子结构，具有潜在的析氢反应(HER)催化活性。但是，该电子结构受到相对强烈的W-H结合的影响，严重阻碍了H

　　为解决上述问题，中科院上海硅酸盐研究所崔香枝课题提出了一种“拆卸-装配”策略，成功地合成了Co6W6C纳米颗粒(Co6W6C-2-600)，调节了金属-氢键结合强度，大幅度提高双金属碳化物的HER催化性能。

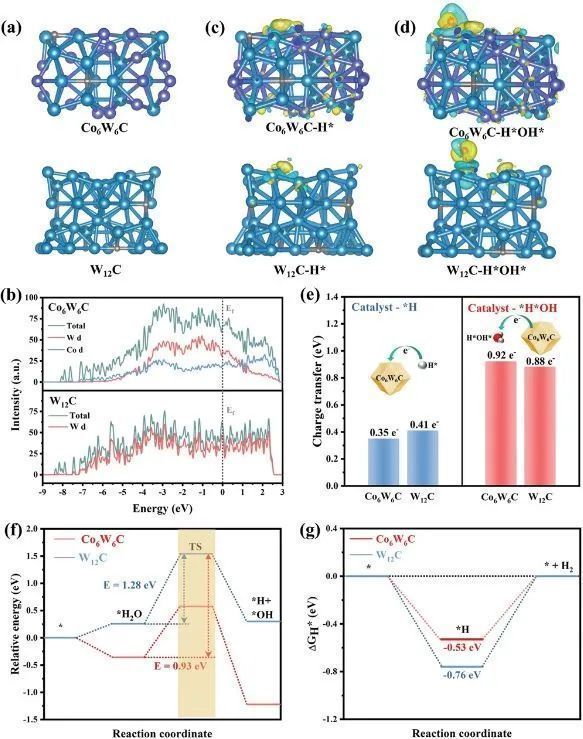

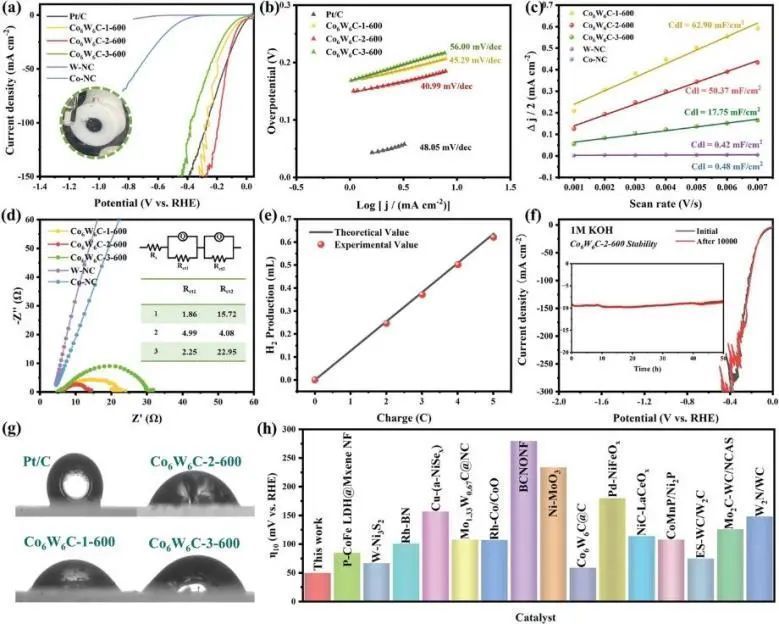

　　研究人员首先采用第一性原理计算研究了富电子Co(后过渡金属)与WC之间的电子相互作用，以及相应的组合效应对HER电催化性能的影响。结果表明，Co引入后优化了催化剂的电子结构，以及由此产生最佳的的*H中间体自由能以及水解能垒，大大增强了水解动力学。此外，由于Co和W物种之间的电子互补效应，使得该电催化剂在碱性和海水/碱性电解质中具有优异的HER性能。

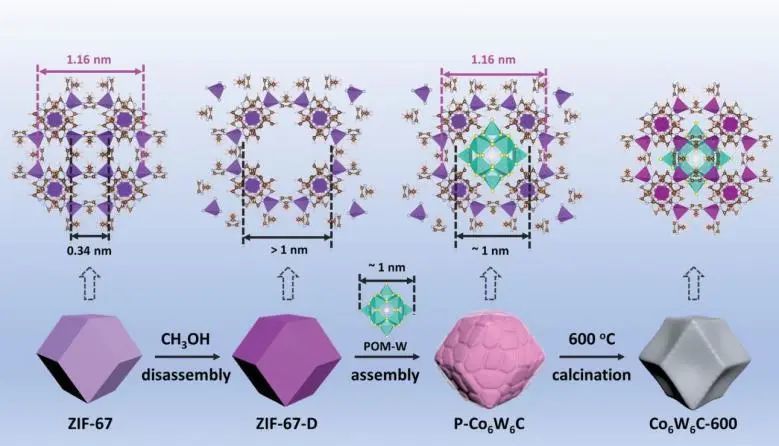

　　根据理论计算结果，研究人员从ZIF-67中部分提取了Co2+和2-MIM组分(拆卸)，使得POM-W簇封装(组装)能够进入ZIF-67的腔体中。然后将W和Co在600°C下共碳化，通过纳米笼限制效应原位合成了Co6W6C纳米粒子，没有发生明显的相分离或聚集。

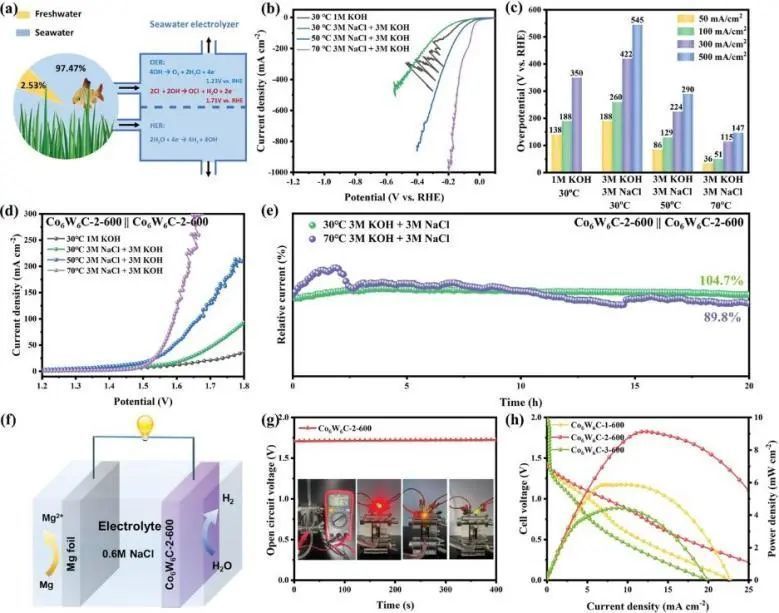

　　特别是配备Co6W6C-2-600催化剂的镁/海水电池，其开路电压约为1.71 V，最大功率密度为9.1 mW cm-2，可同时实现析氢和发电。该项研究所提出的双金属碳化物的独特设计概念，为后期过渡金属提供了有效的策略(例如钨基电催化剂的设计和制造，以及在实际应用中的氢析出和能量转换)。
